ToodeDkirjeldus

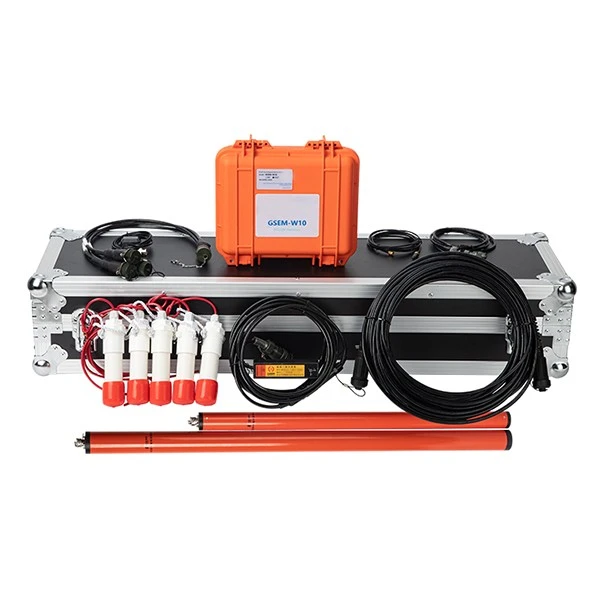

GSEM-W10 on IoT-toega lairiba magnetotelluuriline süsteem, mis on välja töötatud enam kui kahe aastakümne pikkuse uurimistöö käigus, mida juhtis dotsent Chen Rujun Kesk-Lõuna ülikooli geoteaduste ja info{3}}füüsika koolist. Keerulise elektromagnetilise müraga keskkondade jaoks loodud süsteem suudab automaatselt tuvastada, eraldada ja summutada lähivälja häireid, võimaldades stabiilselt koguda MT impedantsi andmeid isegi tugevalt häiritud tingimustes.

Täielikult integreeritud geofüüsikaliste mõõtmisseadmetena ühendab GSEM{0}}W10 AMT- ja MT/LMT-režiimid ühel kergel ja madalal{2}}võimsusega platvormil. See toetab sadadest instrumentidest koosnevat suuremahulist-IoT-võrku, mis suurendab uuringu täpsust ja vähendab tegevuskulusid. AMT-režiimil saavutatakse tüüpiline uurimissügavus umbes 1000 m, samas kui MT-režiim ulatub kuni 150 km-ni, rahuldades nii madala kui ka sügava uurimise vajadusi.

Geophysical Survey Instruments

TtehnilineParameetrid

GSEM-W10(AMT)geofüüsikalised mõõdistusseadmed

1. Kanalite arv: 5 (Ex,Ey,Hx,Hy,Hz);

2. Ribalaius: 1Hz ~ 10kHz;

3. Võimendus: 0,1,1,3,9 valikuline;

4. GPS-i sünkroniseerimise täpsus: 30 nS;

5. ADC bitid: 32 bitti;

6. Kogu dünaamiline ulatus:160 dB;

7. ühekordne energiatarve: alla 2,5 W;

8. Diskreetimissagedus: 150HZ/ 2400Hz/ 24000HZ;

9. Andmetöötlusrežiim: 3 paralleelset sagedusriba, toetavad reaalajas -digitaalset filtreerimist;

10. Etherneti, WiFi mõõtmise ja juhtimise tugi;

11. Toetage toiteallika toiteallikat

Tööpõhimõtted

Süsteem registreerib looduslikud elektromagnetilised variatsioonid ortogonaalsetes suundades, et järeldada maa-aluse takistuse struktuuri. Kuna looduslikud EM-signaalid on nõrgad ja kergesti häiritavad, rakendavad GSEM-W10 geofüüsikalised uuringuinstrumendid täiustatud vooluahela disaini, digitaalset filtreerimist ja traadita sünkroonimistehnoloogiaid, et parandada andmete stabiilsust. Koos Venemaa Teaduste Akadeemia MT andmespetsialistidega-koostöös välja töötatud GSEM{4}}PROS töötlemistarkvaraga- saavad kasutajad kiiresti saada impedantsi kõveraid ja kvaliteedi{7}}juhtimise väljundeid isegi suurte hajutatud massiivide puhul.

Geophysical Survey Instruments Factory

Põhifunktsioonid

Madala{0}}müra signaali tee

Analoogesi{0}}eesosa iga etapp on loodud signaali selguse säilitamiseks-alates diferentsiaaltuvastusest ja täppiskalibrimisest kuni kihilise filtreerimiseni. See disain hoiab instrumendi mürataseme väga madalal tasemel, tagades nõrgad loomulikud EM-variatsioonid minimaalse moonutusega.

Energiatõhus{0}}töö

Sujuv ARM-arvutituum ja modulaarne Linuxi arhitektuur hoiavad süsteemi energiatarbimise tunduvalt madalamal kui tüüpilistel MT-instrumentidel. Välimeeskonnad saavad terve tööpäeva toetuda standardsele akupangale, mis vähendab akude logistikat ja lihtsustab pikamaavedu-.

Tugev häirete käsitlemine

GSEM{0}}W10 geofüüsikalised uuringuinstrumendid käsitlevad häireid korraga mitmest suunast. Riistvarafiltrid vähendavad mehaanilist ja tööstuslikku müra, samas kui adaptiivsed ja masinõppe algoritmid klassifitseerivad ja summutavad automaatselt tugevaid tehislikke signaale. Kui juhtmevaba massiivina on kasutusele võetud mitu seadet, tugevdab sünkroonitud hankimine jaamadevahelist-korrelatsiooni, vähendades veelgi korrelatsioonita müra.

Kõrge tootlikkus põllul

Paralleelne mitme sagedusala{0}}hõive lühendab iga jaama salvestusaega, võimaldades pikkade profiilide või tihedate massiivide tõhusat katmist. Juhtmeta juhtimine Wi-Fi ja ZigBee kaudu võimaldab ühel operaatoril kõiki seadmeid distantsilt konfigureerida ja jälgida ning töötlemistarkvara mitmetuumaline disain vähendab impedantsi arvutamise aega tavaliste töövoogude väikese osani.

Kompaktne ja{0}}reisisõbralik disain

Mitme{0}}kihiline PCB paigutus ja optimeeritud korpus vähendavad instrumendi üldist helitugevust. Kuna süsteem aktsepteerib väliseid toitepanku, on transport lihtne ja lennureisid ilma spetsiaalsete akudeta lihtsamaks.

China Geophysical Survey Instruments

Rakendus

Maavarade uurimise, energiauuringute, insenertehnilise hindamise või põhjaveeuuringutega tegelevatele klientidele pakuvad GSEM{0}}W10 geofüüsikalised uuringuinstrumendid võimaluse koguda usaldusväärset maa-alust teavet isegi kohtades, kus elektrimüra on tavaliselt takistuseks. Kaevandusettevõtted saavad seda kasutada katte all või keeruliste struktuurivööndite sees peidetud maakehade kaardistamiseks. Energiameeskonnad saavad selle sügavusvahemikust kasu basseini arhitektuuri või rikkesüsteemide hindamisel. Inseneri- ja keskkonnakasutajad saavad praktilise tööriista nõrkade tsoonide, õõnsuste või vedelikuteede asukoha määramiseks ilma raske välilogistikata. Kuna süsteem toetab asjade Interneti-võrku ja kerget juurutamist, saab uuringuprojekte lõpule viia väiksemate meeskondadega, tihedama ajakava ja väiksemate tegevuskuludega,{6}}säilitades samal ajal ühtse andmekvaliteedi.

Juhtumiuuring: AMT uuring Zhugongtangis, Guizhou

Zhugongtangi suure plii-tsingi maardla uuringus viidi läbi 1280 m AMT profiil 61 jaamaga (vahe 20 m, 1–10 400 Hz), kasutades GSEM-W10 geofüüsikalisi uuringuseadmeid. Viimases eritakistuse osas on selgelt välja toodud gradientsoonid ja madala{10}takistuse tunnus, mis tähistas soodsat mineraliseerumist. Need anomaaliad vastavad hästi teadaolevale maakehade geomeetriale ja asukohale, mis kinnitab, et GSEM{12}}W10 geofüüsikalised uuringuinstrumendid suudavad lahendada metalliliste mineraalide uuringutes nõutavad peamised struktuursed ja litoloogilised omadused.
