Toodete kirjeldus

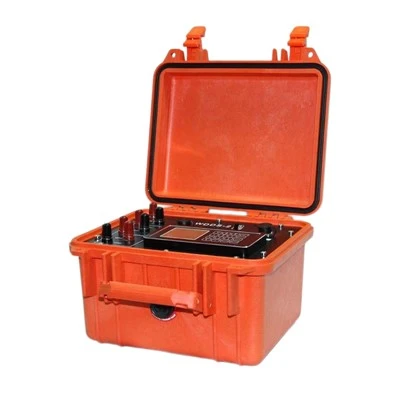

RCWD-9 on täielikpõhjavee takistusmõõturi süsteemmis koosneb WDA-1 digitaalsest alalisvoolu takistusmõõturist, WDZJ-120 mitmeelektroodilülitist ja kaasaskantavast inverteri toiteallikast PDN-500.
Süsteem kasutab elektrilise takistuse tomograafiat (ERT), et koguda takistuse andmeid mitmest elektroodi kombinatsioonist. Maa-aluse elektritakistuse erinevusi saab kasutada geoloogiliste piiride ja potentsiaalsete vee{1}}kandvate tsoonide tuvastamiseks. Uuringuandmeid saab visualiseerida tahvelarvutis eritakistuse profiilidena, mis on praktiline viide põhjavee puurimiseks ja geoloogiliseks uurimiseks.
Süsteem on varustatud 32-soonelise suure tihedusega mõõdistuskaablite, vaskelektroodide, kaablirullide, AB-toitekaablite ja muude välitarvikutega. Selle jagatud konfiguratsioon muudab transportimise ja kasutuselevõtu mugavamaks, eriti maapiirkondades, mägistes ja piiratud uuringukohtades.
Toote parameetrid
|
Edastamine |
|
|
Maksimaalne võimsus |
9000 W (VES), 2400 W (pildindus) |
|
Maksimaalne pinge |
1500 V(VES), 2400 tipp-tipp-; 800 V (pildindus), 1600 tipust-tipuni- |
|
Maksimaalne vool |
6A (VES), 3A (pildindus) |
|
Toiteallika impulsi laius |
1–60 s, töötsükkel on 1:1 |
|
Vastuvõtmine |
|
|
Pinge |
± 80 V (24 bitti A/D) |
|
Vp täpsus (enne virnastamist) |
Kui Vp on suurem või võrdne 5 mV, ±0,2% ±1LSB. Kui 0,1 mV Väiksem või võrdne Vp<5mV, ±1%±1LSB. |
|
Praegune |
6A (24-bitine A/D) |
|
IP täpsus (enne virnastamist) |
Kui Ip on suurem või võrdne 5 mA, ± 0,2% ± 1LSB; kui 0,1 mA väiksem kui Ip või sellega võrdne<5mA, then ± 1% ±1LSB.. |
|
Näiv polariseeritavuse täpsus |
±1% ±1LSB |
|
Allasurumine |
Suurem või võrdne 80 dB, 50 Hz või 60 Hz (tööstuslikud sagedushäired) kas tavarežiimis või diferentsiaalrežiimis |
|
Sisendtakistus |
>100MΩ |
|
SP kompensatsioonivahemik |
± 10V |
Toote omadused
Konkurentsieelis
Ettevõte viis läbi konkurentsieelise analüüsi, et selgitada välja oma tugevad ja nõrgad küljed võrreldes konkurentidega.
Kõrge eraldusvõimega{0}}põhjavee uurimine
TheEritakistuse mõõtur põhjavee uurimisekstuvastab maa-aluse eritakistuse kõikumised, et aidata tuvastada potentsiaalseid põhjaveekihte, purunenud vett{0}}kandvaid tsoone ja suhteliselt mitteläbilaskvaid moodustisi.
01
Kerge jagatud konfiguratsioon
Põhikomponente saab transportida eraldi, muutes süsteemi hõlpsamaks kaasaskandmiseks ja kasutuselevõtuks mägistel aladel, põllumaal, külades ja piiratud juurdepääsuga kohtades.
02
Juhtmeta tahvelarvuti kasutamine
Süsteemi saab kasutada juhtmevaba tahvelarvuti ühenduse kaudu, mis võimaldab mugavat välijuhtimist ja andmete kogumist ilma operaatori ja instrumendi vahel pikkade kaabliteta.
03
Paindlik elektroodide vahe
Vastavalt uuringunõuetele saab valida mitu elektroodide vahekauguse konfiguratsiooni, mis hõlmab nii suhteliselt madala põhjavee uurimist kui ka sügavamaid geoloogilisi ja geotermilisi uuringuid.
04
-Saidi takistuse pildistamine
Kogutud andmeid saab töödelda ja kuvada põllul maa-aluste takistusprofiilidena, mis aitab kasutajatel kiiresti hinnata võimalikke vett{0}}kandvaid struktuure ja geoloogilisi anomaaliaid.
05
Rakendused
RCWD-9põhjavee takistusmõõtursaab kasutada:
- Põhjavee uurimine ja puurkaevu{0}}koha uurimine
- Maa- ja põua{0}}veevarude uuringud
- Geotermiliste ja kuumaveeallikate uurimine
- Hüdrogeoloogiline kaardistamine
- Põllumajandusliku niisutusvee uurimine
- Tammide, veehoidlate ja muldkehade imbumise tuvastamine
- Maa-aluse tühimiku ja geoloogiliste anomaaliate uurimine
Täielik süsteemi konfigureerimine
WDA-1 digitaalne alalisvoolu takistusmõõtur × 1
Tahvelarvuti, laadija ja seljakott
WDZJ-120 mitme elektroodiga lüliti × 1
Kanali enesetesti{0}}üksus × 1
PDN-500 elektromagnetilise inverteri toiteallikas × 1
32-tuumaline suure tihedusega mõõdistuskaabel, vahekaugus 10 m × 4 rulli
Vasest mõõdistuselektroodid × 120
Elektroodikaardid ja uurimisvasarad
1000 m AB kõrge-pinge toitekaabel
Kaablirullid × 2
Pikenduskaabli komplekt
Mitte{0}}polariseeritavad elektroodid
Täielikud ühenduskaablid
Töö USB-draiv
Kaitsevahendite kohver
RCWD-9 ühendab eritakistuse andmete kogumise, mitme elektroodi lülitamise, väljavooluallika ja mõõdistustarvikud üheks terviklikuks süsteemiks. See pakub praktilist lahendust põhjavee uurimiseks, geotermilisteks uuringuteks, hüdrogeoloogilisteks uuringuteks ja lekke tuvastamiseks.
Võtke meiega ühendust, et saada RCWD-9 konfiguratsiooni üksikasju ja oma projekti jaoks sobivat põhjavee uurimise takistusmõõturit.
